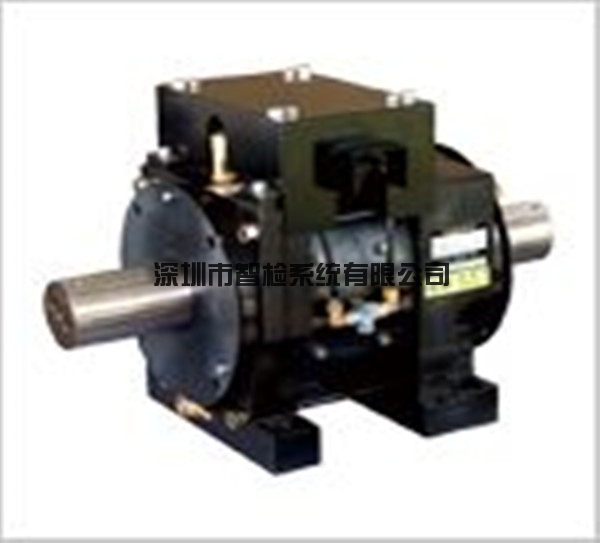

TMOS系列光学传输方式非接触轴型扭矩仪

TMOS系列光学传输方式非接触轴型扭矩仪
在线询价

商品详情

性能特点

技术参数

采用数字信号传输以减小干扰(无需接地电刷)

采用最新的结构分析技术，提高刚性、抗疲劳性

与TMNR-ME型兼容，可替换

采用专用应变片，提高长期稳定性

与现有扭矩传感器的尺寸相同，轻松提高现有设备的性能、容里

带轴承机构，无需设置中间轴承

额定量程

±3kN·m、±5kN·m

安全过载

150%R.C.

极限过载

200%R.C.

额定输出

0V~±10V

测量精度

±0.1%R.O.(与本公司制变送器CSA-562B组合时)
(包括非线性、滞后性、重复性)

高度转速

8000rpm

安全温度范围

-10℃~80℃

温度变化对零点的影响

0.1%R.O./10℃

温度变化对输出的影响

0.1%LOAD/10℃

旋转导致的零点变化(干扰)

0.5%R.O.p-p(WB=1khz时)

旋转导致的轴承温度上升差

双轴承侧: 60℃以下/高度转速时
单轴承侧: 40℃以下/高度转速时

响应频率

轴端开放时为1kHz以上

转子部转动惯量

TMOS- 3KNM: 238.1kg·cm²、TMOS- 5KNM:241.9kg·cm²

轴扭转刚性

TMOS- 3KNM: 396.6kN·m/rad、TMOS- 5KNM:440.8kN·m/rad

容许轴端负载

TMOS-3KNM:215.7N、TMOS-5KNM：441.3N

静态容许轴端负载

2.942kN

防护等级

IP40

材质

转子：合金钢、定子：合金钢+铝合金

转子重量

约19kg

总重量

约80kg

型号

额定量程

TMOS-3KNM

3kN·m

TMOS-5KNM

3kN·m
