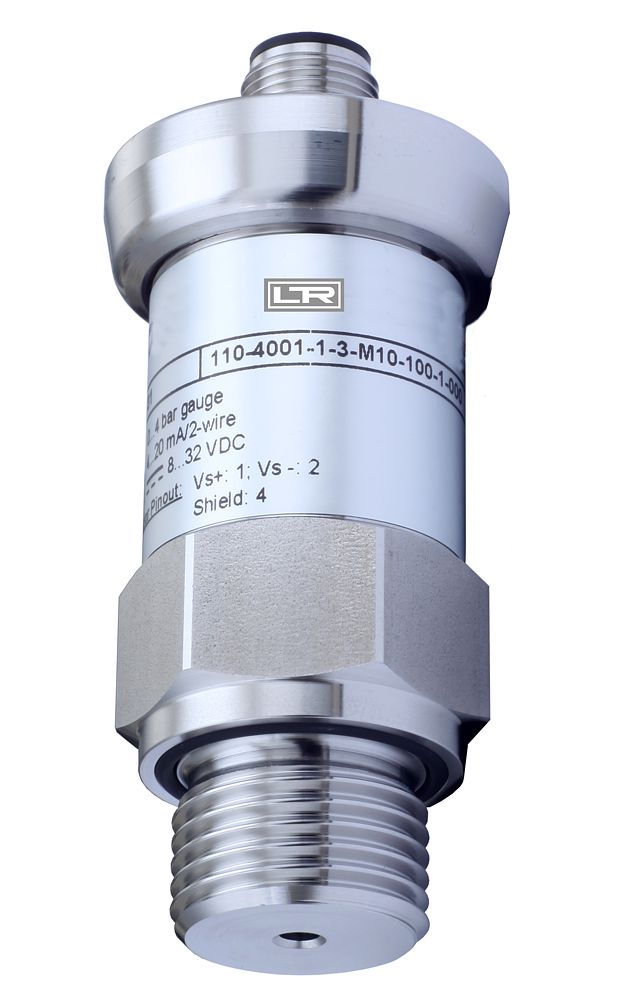

压力变送器DCT 531

Eingangsgröße
Nenndruck relati  v [bar]  -1…0 0,10 0,16 0,25 0,40 0,60 1 1,6 2,5 4 6
 Nenndruck absolut [bar] - - - - 0,40 0,60 1 1,6 2,5 4 6
 Überlast [bar] 5 0,5 1 1 2 5 5 10 10 20 40
 Berstdruck ≥ [bar] 7,5 1,5 1,5 1,5 3 7,5 7,5 15 15 25 50
 Nenndruck rel. / abs. [bar] 10 16 25 40 60 100 160 250 400
Überlast [bar] 40 80 80 105 210 600 600 1000 1000
Berstdruck ≥ [bar] 50 120 120 210 420 1000 1000 1250 1250
Vakuumfestigkeit pN ≥ 1 bar: uneingeschränkt vakuumfest pN < 1 bar: auf Anfrage
Ausgangssignal Digital RS485 mit Modbus RTU Protokoll (Druck) Hilfsenergie Gleichspannung UB = 9 … 32 VDC Signalverhalten Genauigkeit 1 Standard: ≤ ± 0,25 % FSO Option: ≤ ± 0,10 % FSO Langzeitstabilität ≤ ± 0,1 % FSO / Jahr bei Referenzbedingungen Messrate 500 Hz Verzögerungszeit 500 ms 1 Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) Temperaturfehler (Nullpunkt und Spanne) Fehlerband ≤ ± 0,75 % FSO Im kompensierten Bereich -20 ... 85 °C Temperatureinsatzbereiche Messstoff -40 ... 125 °C Elektronik / Umgebung -40 ... 85 °C Lager -40 ... 100 °C Elektrische Schutzmaßnahmen Kurzschlussfestigkeit permanent Verpolschutz bei vertauschten Versorgungsanschlüssen keine Schädigung, aber auch keine Funktion Elektromagnetische Verträglichkeit Störaussendung und Störfestigkeit nach EN 61326 Mechanische Festigkeit Vibration 10 g RMS (25 ... 2000 Hz) nach DIN EN 60068-2-6 Schock 100 g / 11 ms nach DIN EN 60068-2-27 Werkstoffe Druckanschluss / Gehäuse Edelstahl 1.4404 Dichtungen Standard: FKM Option: EPDM; Schweißversion 2 (für pN ≤ 40 bar) andere auf Anfrage Trennmembrane Edelstahl 1.4435 Medienberührte Teile Druckanschluss, Dichtung, Trennmembrane 2 Schweißversion nur mit Anschluss nach EN 837, pN ≤ 40 bar Sonstiges Gewicht ca. 210 g Schutzart IP 67 Stromaufnahme max. 10 mA Lebensdauer 100 Millionen Lastwechsel Einbaulage beliebig 3 CE-Konformität EMV-Richtlinie: 2014/30/EU Druckgeräterichtlinie: 2014/68/EU (Modul A) 4
